Mât drapeau à potence ascensionnelle ( en aluminium )
Mâts drapeaux en aluminium à potence ascensionnelle 6-12m
Différentes hauteurs disponibles: 6 à 12 mètres.
Ce mât est adapté pour les bannières verticales avec fourreau en haut pour le passage de la potence (bannière non fournie).
Un devis est établis dans des délais courts selon vos besoins en quantité de mâts et drapeaux, type et modèle.
Mât avec une corde au milieu et un bras horizontal au sommet du mât. Cela vous permet d’afficher le drapeau même les jours sans vent. Le mât vous permet d’abaisser et de tirer le bras. Le mât de drapeau est monté dans une fondation en béton avec un manchon de montage ou un support articulé.
Set complet composé de :
- mât drapeau en aluminium couleur argent (sur commande, les mâts sont disponibles dans toutes les couleurs RAL)
- pommeau - couleur blanche (en option pommeau forme "oignon") - Position 1
- tête rotative 360o - couleur blanche - Position 7
- bague de fixation (x5) - Position 2
- contrepoids (x1) - Position 3
- drisse située à l'intérieur du mât - Position 4
- émerillon - Position 5
- boîtier antivol avec clé pour taquet intérieur ou manivelle - Position 6
- potence rotative ascensionnelle - Position 8
- platine basculante (pied + ancre bars) ou fourreau de fixation
Pourquoi choisir un mât avec potence ?
Le mât avec potence a l’avantage d’offrir une visibilité optimale du drapeau même quand il n’y a pas de vent. La potence assure, en effet, que le drapeau soit toujours tendu et donc bien visible. Avec un mât standard votre drapeau sera moins visible lorsqu’il y a peu de vent.Spécifications techniques pour mât à potence ascensionnelle en aluminium
| Hauteur [m] | |||||||
|---|---|---|---|---|---|---|---|
| Nombre de segments [pièces] | |||||||
| Segment diamètre [mm] | |||||||
| Epaisseur de paroi [mm] | |||||||
| Poids net sans accessoires [kg] | |||||||
| Dimensions recommandées du drapeau [m x m] |
Pommeaux disponibles pour mâts
Pommeau mât type I – standard

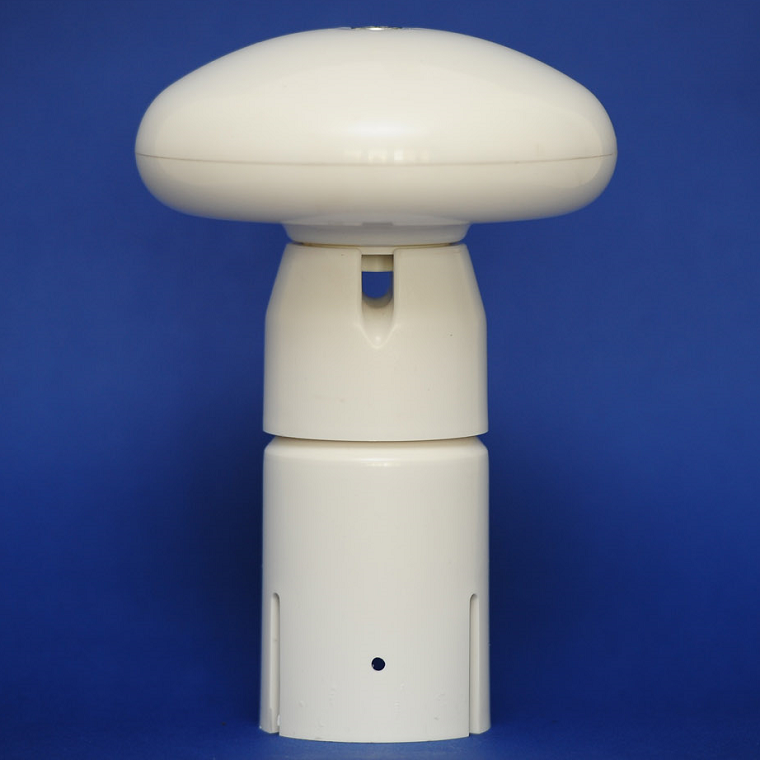

pommeau couleur blanche

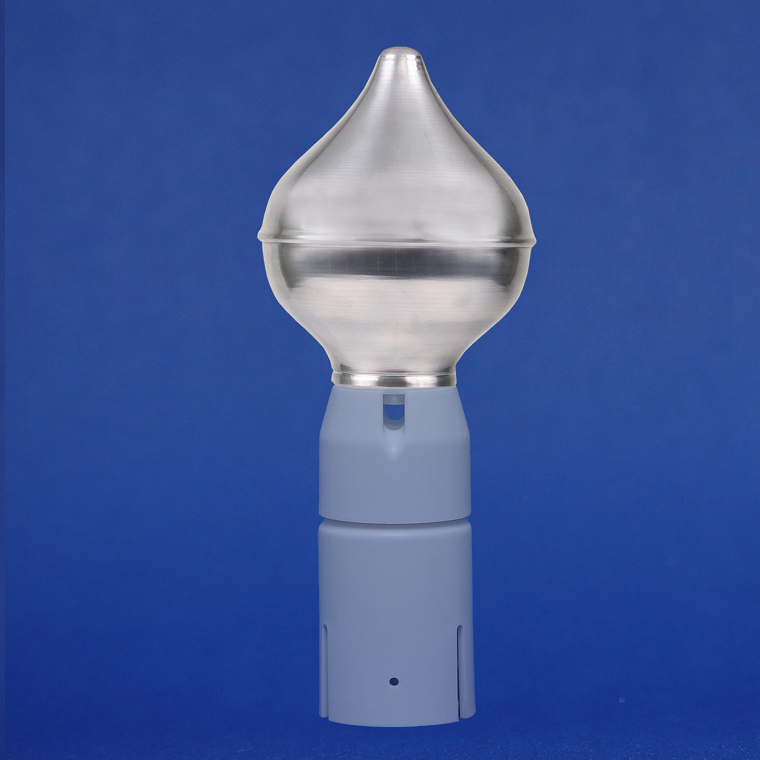

pommeau couleur argentée – en aluminium

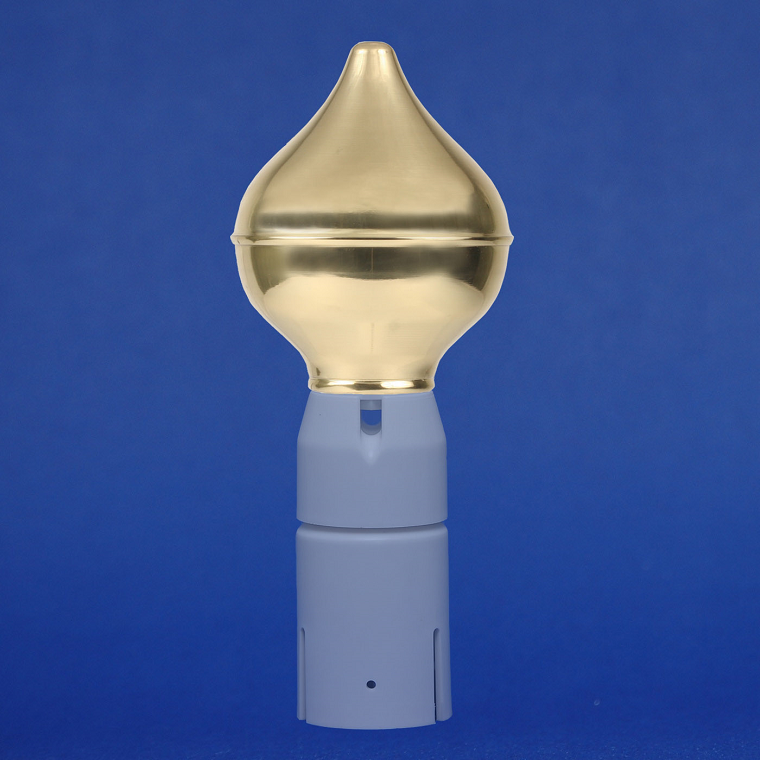

pommeau couleur dorée – en laiton
Fixation et hissage de drapeau

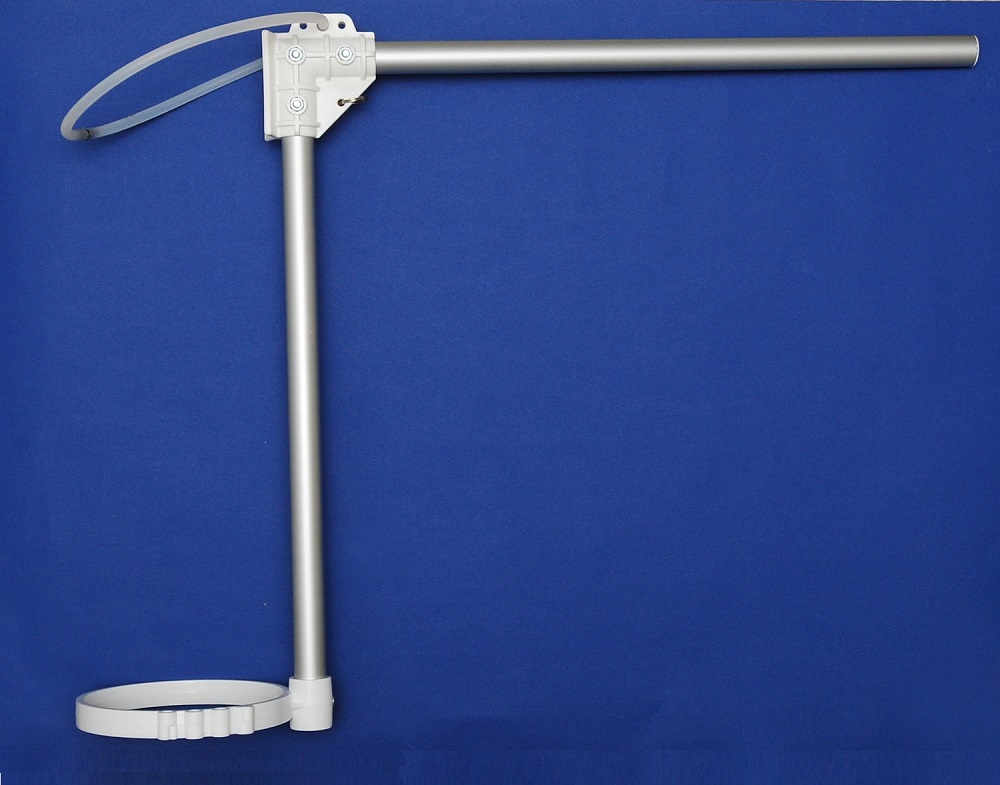

Bras rotatif horizontal 360o

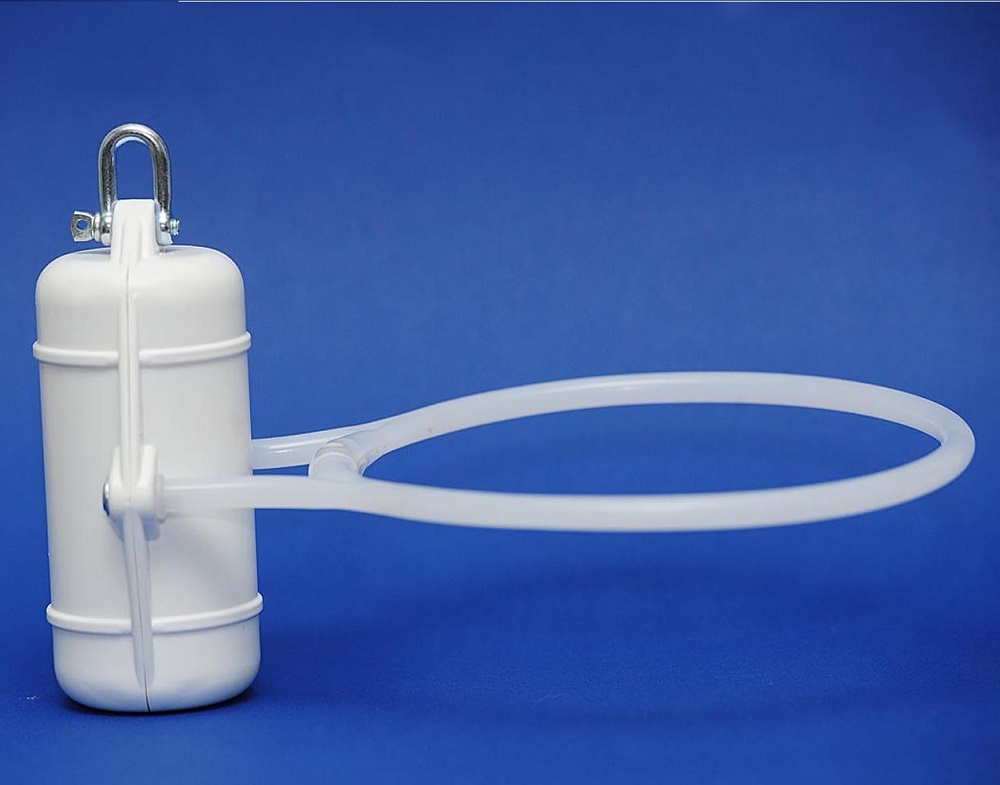

Contrepoids

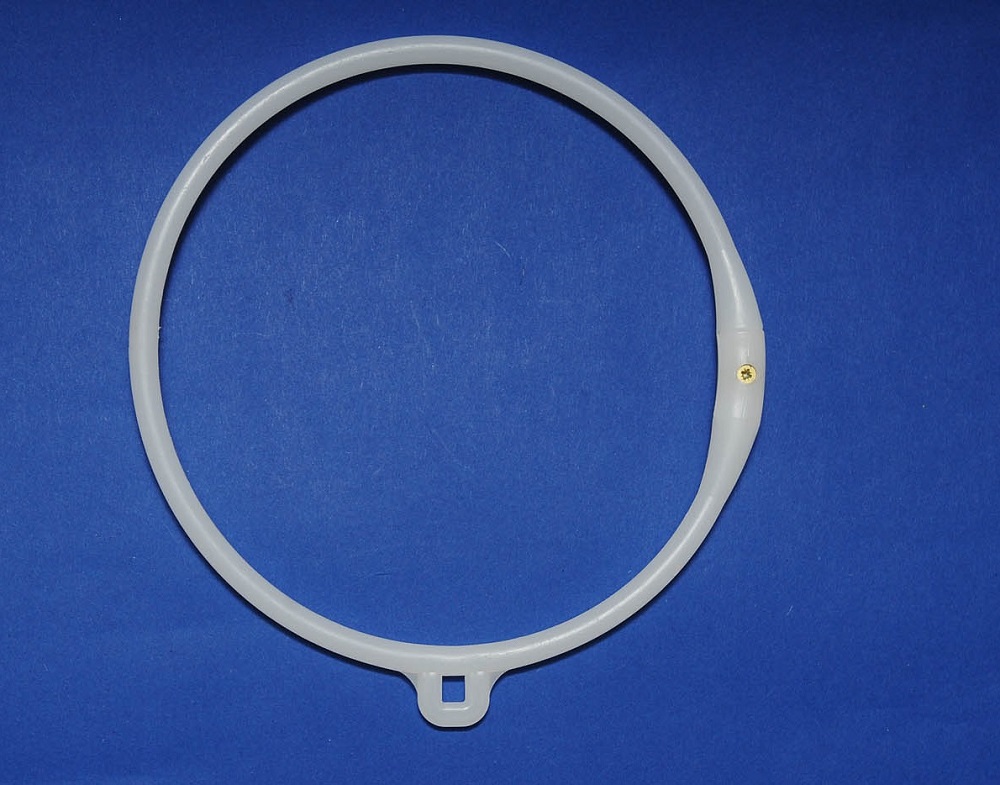

Colliers de fixation

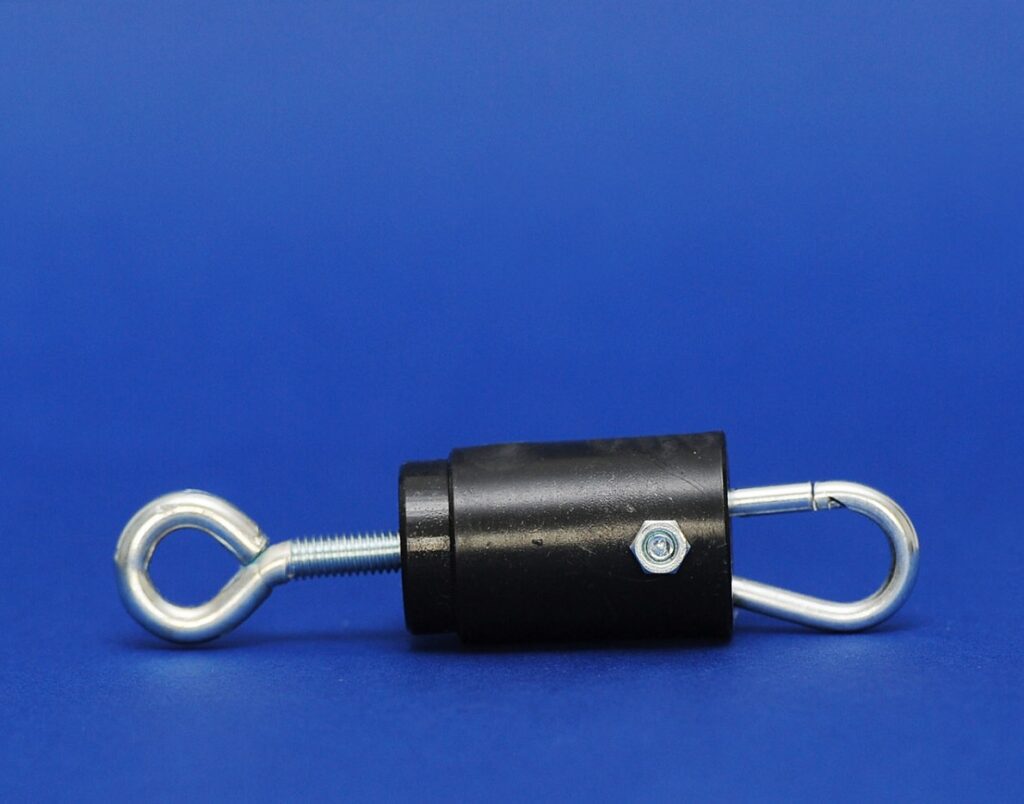

Émerillon

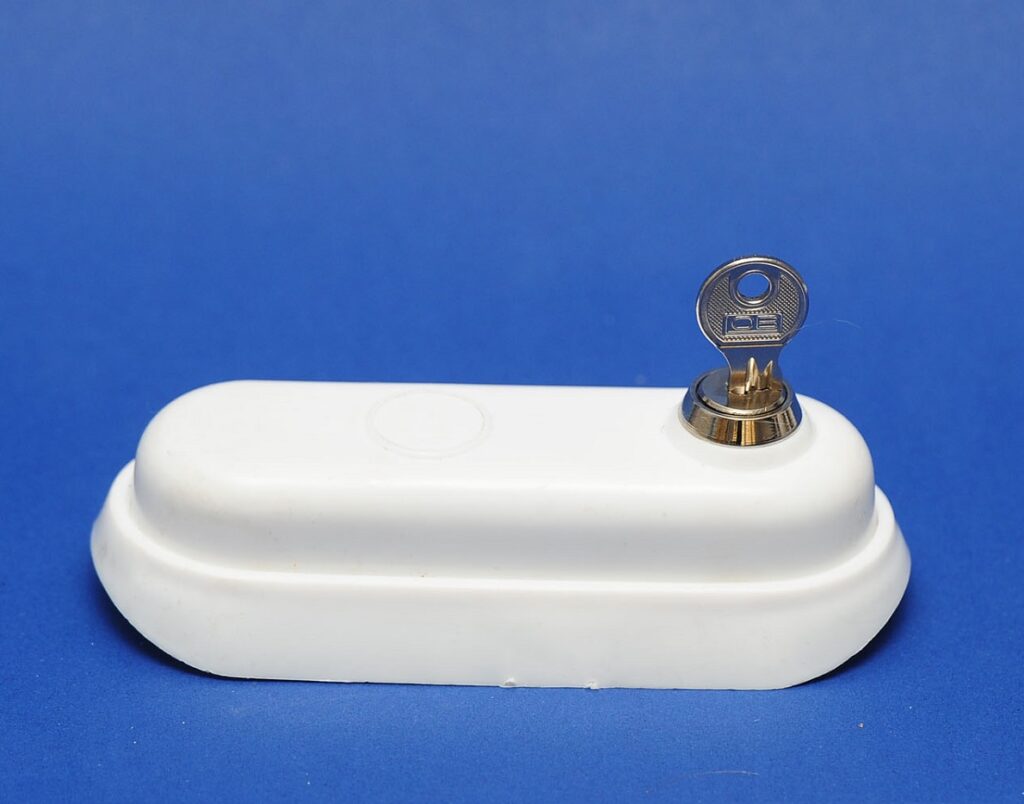

Serrure et clé

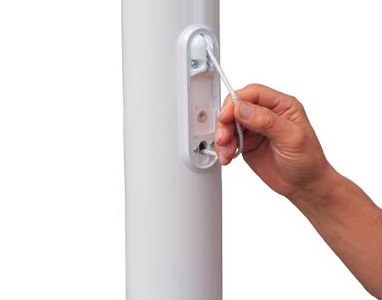

Taquet interne
Jonctions entre les parties du mât drapeau en aluminium
Nos mâts en aluminium sont fabriqués à partir de deux ou trois tubes en aluminium séparés qui sont assemblés. Quelques suggestions pour assembler plus facilement les sections de mât en aluminium :
- Enduisez les deux surfaces de joint avec du savon liquide, ainsi que de l'eau pour diluer le savon. Cela réduit la friction et permet un nettoyage facile. N'utilisez aucun type d'huile. Il est difficile de nettoyer l'huile du poteau après avoir connecté les joints.
- Les températures chaudes provoquent l'expansion de l'aluminium, ce qui rend le joint étanche. Mettez un sac de glace sur la partie mâle du joint pendant quelques minutes pour refroidir la perche. Cela entraînera la contraction de l'aluminium afin que le joint aille mieux ensemble.
Pour comprendre exactement les types de mâts vendus par nous, nous présentons un tableau avec les similitudes et les différences entre eux.
| standard |  |  | drisse extérieur | |
| standard antivol | | | drisse intérieur | |
| à potence | |  |  | |
| à potence ascensionnelle | | | drisse intérieur | |
| * “À potence” et “À potence ascensionnelle” – le drapeau est visible et sans vent (grâce au bras rotatif horizontal). ** Le type “à potence” n’est pas équipé avec drisse. Pour changer le drapeau doit abaisser le mât. Les modèles “Standard antivol” et “À potence ascensionnelle” peuvent être équipés en option de treuil pour lever et abaisser le drapeau. | ||||
Fixation des mâts en aluminium avec platines basculantes ou avec fourreau de fixation
Fixation du mât en aluminium. Le mât en aluminium peut être fixé à une platine basculante scellée dans un bloc de béton ou fixé dans un fourreau de fixation qui est scellé dans un bloc de béton.
Les mâts en aluminium ont une forme cylindrique et se composent de 2 ou 3 parties (selon la longueur).
Dans la plupart des cas, les mâts de drapeau sont fixés au sol à l’aide d’un fourreau de fixation qui est cimenté de façon permanente dans la terre. Ceci est conseillé pour presque tous les mâts de drapeau, qu’ils soient domestiques ou commerciaux.
Fixation avec une platine basculante – permet d’abaisser le mât pour changer votre drapeau. Cette fixation permet vous permet de changer facilement votre drapeau en basculant votre mât.
platine basculante
platine basculante en acier galvanisé (3 broches d’ancrage, vis, rondelles et écrous compris)
fourreau en aluminium
le fourreau de sol est ce qui permet d’ancrer le mât dans le sol et de le maintenir stable.
Instructions pour créer une fondation pour un fourreau de fixation
Ces instructions sont des lignes directrices pour la fabrication d’une fondation, elles doivent être traitées comme des informations. Pour la conception finale des fondations, veuillez consulter un architecte et un ingénieur civil local qui connaît le terrain et les caractéristiques climatiques spécifiques où la fondation sera construite.
Les informations présentées dans ces instructions peuvent être sujettes à des modifications techniques sans préavis.
Ce système de fixation est économique. Le fourreau peut-être refermé avec un bouchon en cas de retrait du mât. Cette fixation vous fait perdre de la hauteur du mât (environ 50cm).
NOTE SUR LA FONDATION
Veuillez voir ci-dessous les exigences minimales recommandées pour les fondations de mâts de drapeaux. Veuillez noter que nous ne pouvons que recommander des dimensions minimales, car Flagland n’est pas responsable de la fondation en béton armé. Consultez un ingénieur civil ou un ingénieur du sol concernant les conditions du sol local, avant de spécifier les dimensions globales de la fondation. Les dimensions minimales des fondations en béton ci-dessous s’appliquent uniquement à des conditions de sol bonnes, fermes et sèches.
Instructions pour créer une fondation pour une platine basculante
Ces instructions sont des lignes directrices pour la fabrication d’une fondation, elles doivent être traitées comme des informations. Pour la conception finale des fondations, veuillez consulter un architecte et un ingénieur civil local qui connaît le terrain et les caractéristiques climatiques spécifiques où la fondation sera construite.
Les informations présentées dans ces instructions peuvent être sujettes à des modifications techniques sans préavis.
– pour mât hauteur 6m – dimensions fosse Φ40cm x H = 100cm
– pour mât hauteur 8m – dimensions fosse Φ45cm x H = 100cm
– pour mât hauteur 10m – dimensions fosse Φ50cm x H = 120cm
– pour mât hauteur 12m – dimensions fosse Φ60cm x H = 120cm
Figure 2 – Versez environ 5 cm de gravier au fond de la fosse
Figure 3 – Positionnez les ancrages de fondation et la semelle métallique à environ 2 cm au-dessus de la fosse. Remplissez la fosse de béton.
Figure 4 – Après environ 7 jours décofractés.
Figure 5 – Fixez le clou du platine basculante, soulevez le mât et serrez les vis.
Figure 6 – Ajustez les vis pour positionner parfaitement le mât.
Au site de montage des poteaux, la possibilité de collision avec des véhicules doit être atténuée. A cet effet le poteau doit être masqué par une armature de sécurité avec des hauteurs assurant une protection contre les véhicules.
Le montage des mâts doit être effectué par au moins deux personnes.
Instructions de montage / maintenance du mât
- Les mâts de drapeau sont conçus pour afficher des drapeaux nationaux, organisationnels, de sociétés, publicitaires et autres.
- Les mâts de drapeau peuvent être d'une seule pièce ou d'une construction en coupe. Ils peuvent être en aluminium ou en fibre de verre.
- Le mât peut être installé: dans une fondation en béton ou sur un fourreau de fixation pour mât
- Les mâts de drapeau peuvent avoir une hauteur de 6 à 12 mètres. Les mâts de drapeau doivent être installés et utilisés de manière à ne pas mettre en danger les personnes et les biens.
- Lors de la conservation du mât de drapeau, il convient de vérifier tous les éléments du mât de drapeau et le mode de fixation approprié. Les opérations de maintenance ou de réparation, liées au changement des accessoires, qui nécessitent la pose du mât de drapeau doivent être effectuées dans des conditions de sécurité maximales avec la présence d'au moins trois personnes.
AVERTISSEMENT !
– En cas de vents forts supérieurs à 40 km/h, il est recommandé d’abaisser le drapeau à la moitié de la hauteur du mât.
– En cas d’avis de tempête ou de vents supérieurs à 60 km/h, le drapeau doit être immédiatement retiré du mât.
Pour comprendre exactement les conditions dans lesquelles le drapeau doit être baissé ou le mât plié (pour la version “à potence”), nous joignons un tableau informatif concernant la vitesse du vent. Pour connaître exactement la vitesse du vent, veuillez vous référer aux “Prévisions Météo” spécifiques à la zone de montage des mâts.
L’échelle de Beaufort est une échelle de mesure empirique, comportant 13 degrés (de 0 à 12), de la vitesse moyenne du vent sur une durée de dix minutes.
| La fumée monte verticalement. Les feuilles des arbres ne témoignent aucun mouvement. | |||
| La fumée indique la direction du vent. Les girouettes ne s'orientent pas. | |||
| On sent le vent sur le visage. Les feuilles s'agitent. Les girouettes s'orientent. | |||
| Les drapeaux flottent au vent. Les feuilles sont sans cesse en mouvement. | |||
| Les poussières s'envolent. Les petites branches plient. | |||
| Le tronc des arbustes et arbrisseaux en feuilles balance. La cime de tous les arbres est agitée. Des vaguelettes se forment sur les eaux intérieures. | |||
| On entend siffler le vent. Les branches de large diamètre s'agitent. Les parapluies sont susceptibles de se retourner. | |||
| Tous les arbres balancent. La marche contre le vent peut devenir difficile. | |||
| Les branches sont susceptibles de casser. La marche contre le vent est très difficile, voire impossible. | |||
| Le vent peut légèrement endommager les bâtiments : envols de tuiles, d'ardoises, chutes de cheminées. | |||
| Dégâts importants aux bâtiments. Les toits sont susceptibles de s'envoler. Certains arbres sont déracinés. | |||
| Ravages étendus et importants. | |||
| Dégâts très importants de l'ordre de la catastrophe naturelle. |
Comment installer le drapeau sur un mât à potence ascensionnelle
Toutes les images présentées sont uniquement à des fins d’illustration. Les images réelles du produit peuvent varier en raison de l’amélioration du produit
Télécharger la fiche technique pour mât en aluminium version À Potence Ascensionnelle
